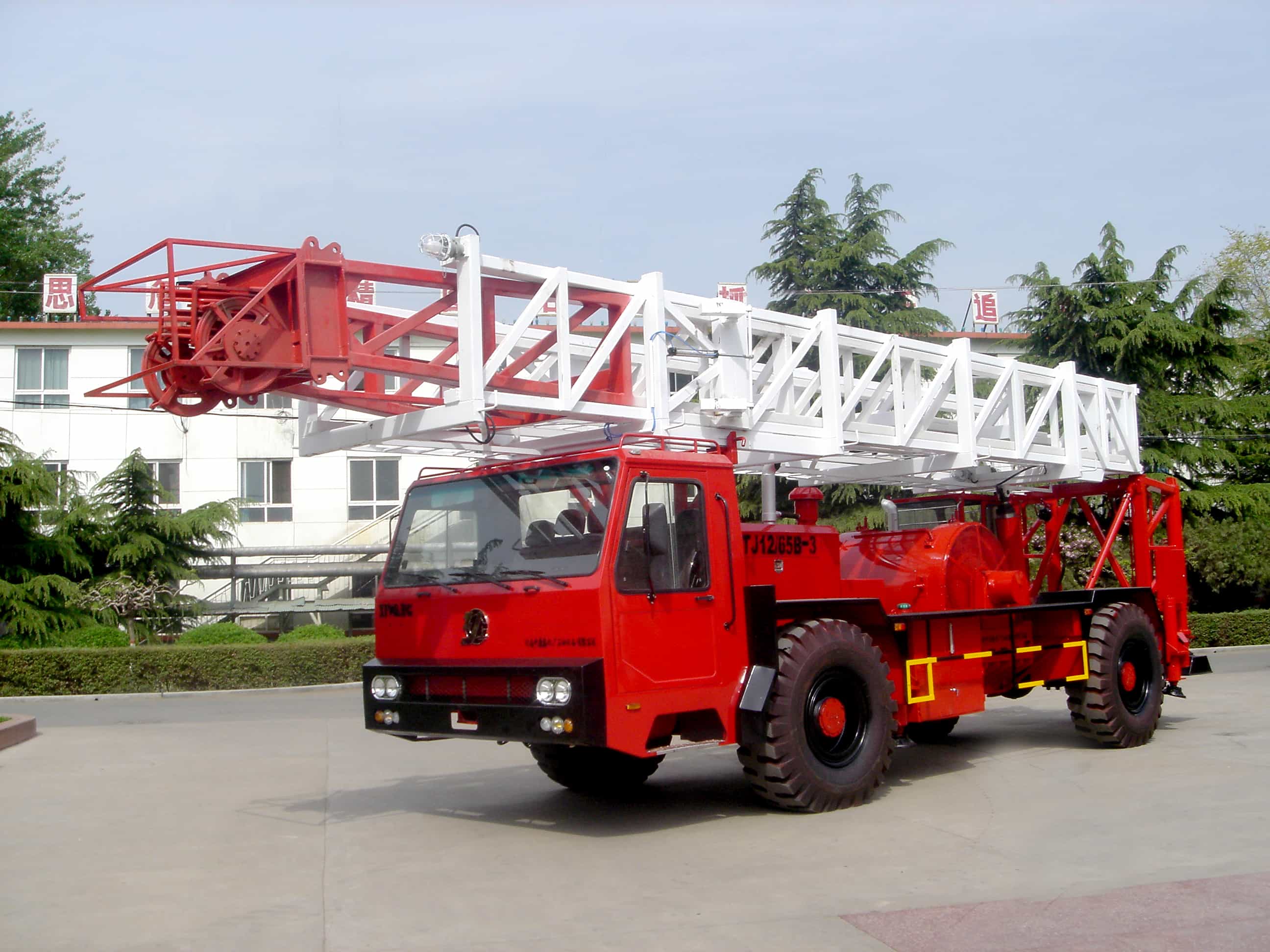

轮式作业机是一种陆上石油大修井作业装备，由柴油发动机、液力变速箱、专用底盘、工作装置、作业井架等组成。

产品符合SY/T5376-2005《石油通井机》、API Spec 4F《钻井和修井井架、底座规范》及有关标准，取得API会标使用许可证。我公司是SY/T5376《石油通井机》行业标准的起草单位。

  • SY/T5376-2005
  • API Spec 4F
  • SY/T5376
  • API会标使用许可证

需要订购吗？现在就联系我们吧！

技术性能特点

1、专用底盘、采用低速重载桥及低压宽基轮胎，运移灵活、越野性能好；

2、采用液力柔性传动，其输出特性可随外载变化而自动变化，传动平稳、故障率低。

3、绞车采用齿轮箱或链条箱传动、滚筒装有“里巴斯”绳槽，结构合理、效率高、使用寿命长。

4、井架采用桅架结构、液压油缸起升、伸缩，井架上体承载机构采用气缸翻转块式承载机构，结构简单、安全可靠。

5、绞车采用带式或钳盘式刹车，并配有伊顿辅助刹车或液压助力刹车，操作轻便、使用安全可靠。

6、动力机、变速箱有多种配置，可供选择。

7、采用全液压转向器，行驶灵活方便、移运搬迁方便、安装快捷。

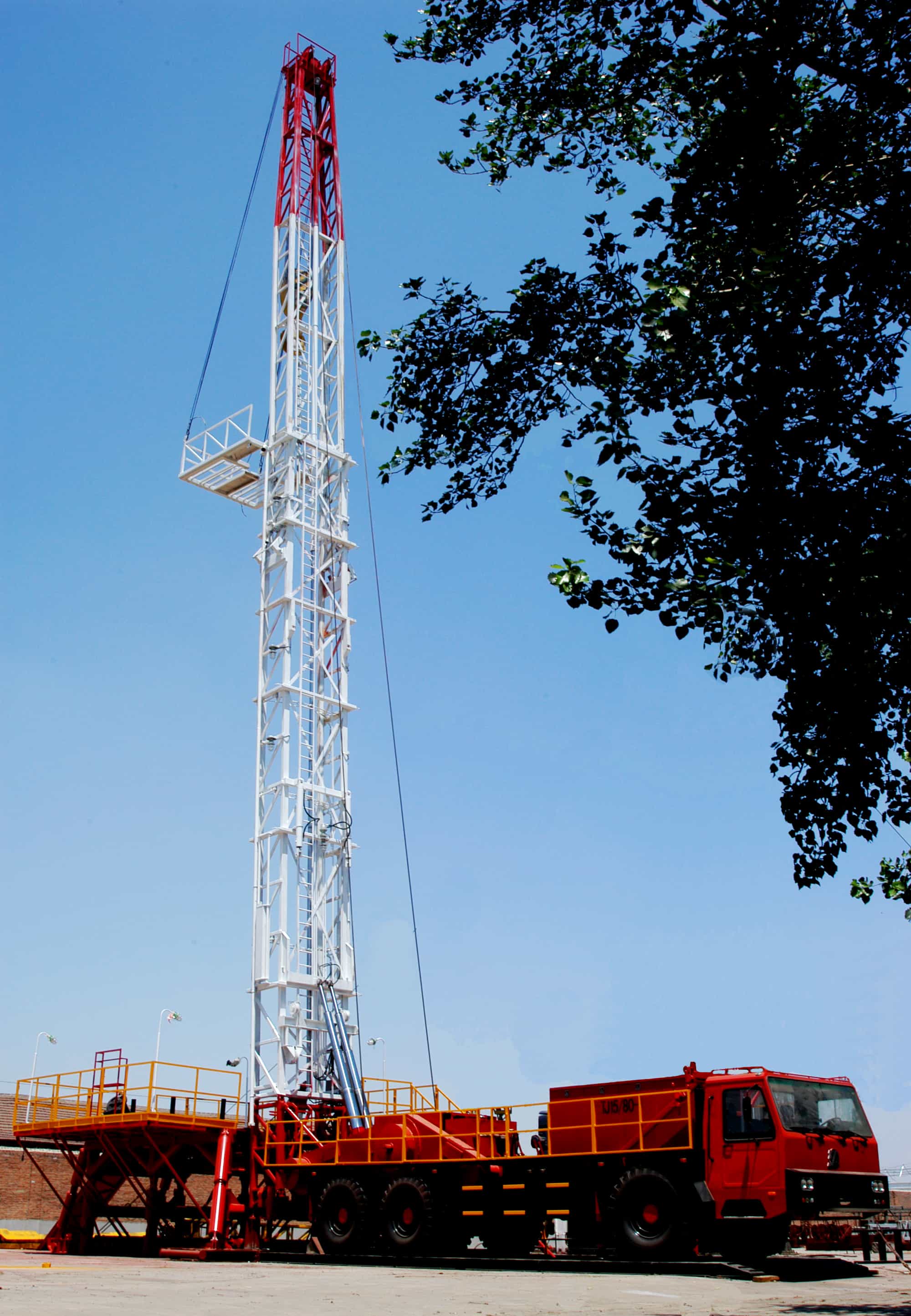

TJ15-80-1轮式作业机（井架）

8、主机配有液压绞车，天车采用新型防碰装置，反应灵敏，安全可靠。

详细参数

Model Parameters
TJ12A TJ12A-1 TJ12/50A
TJ12/50B
TJ12/50B-1		 TJ12/65B
TJ12/65B-1		 TJ12/65B-2
Max Pull of Fast Line
lbf (kN)		 26,976 (120) /
Max Speed of Fast Line
m/s		 7 /
Max Static Hook Load
lbf (kN)		 / 157,360(700) 202,328 (900)
Rated Hook Load
lbf (kN)		 / 112,400(500) 146,126(650)
Speed of Hook
m/s		 / 0.11~1.15 0.10~1.10
Mast Height ft (m) / 45.92(14) 59.04(18) 68.85(21)
Drive Speed km/h 0~40 0~38
Total Power hp (kW) 217(162) 233(174)
Overall
Dimension
ft (mm)		 Length 25.88(7890) 45.92(14000) 37.72(11500) 42.65(13000)
Width 10.27(3130) 9.94(3030)
Height 10.92(3330) 13.12 (4000) 12.790(4150/3900 13.12(4000) 13.45(4100)
Well Depth for
Operation ft (m)		 ≤13,120(≤4000)
Minor repair
operation		 ≤6,560(≤2000)
Bailing out oil, sand
≤13,120(≤4000)
Minor repair
operation 		≤13,120(≤4000)
Minor repair
operation		 ≤16,400(≤5000)
Minor repair operation
